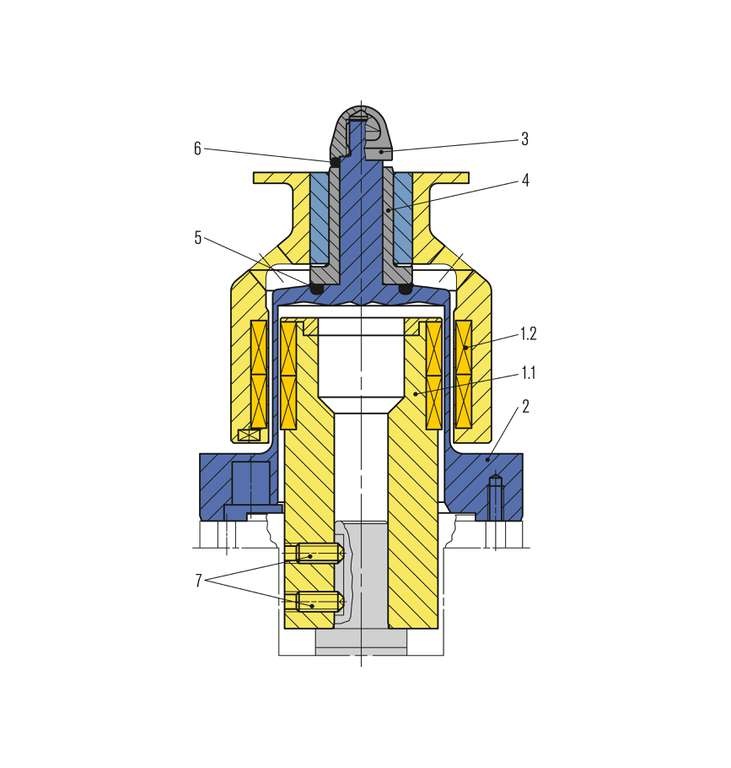

SMAK für Untenantriebe
| Pos. | Benennung |
| 1.1 | Innenrotor |
| 1.2 | Außenrotor |
| 2 | Spalttopf |
| 3 | Mutter |
| 4 | Lagerbuchse |
| 5 | O-Ring |
| 6 | O-Ring |
| 7 | Gewindestift |

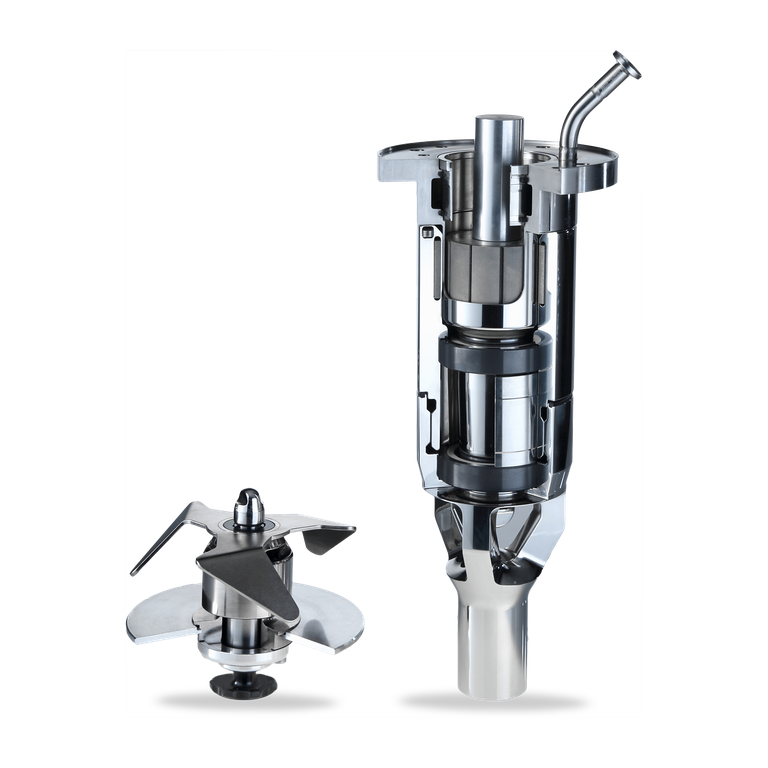

SMAK
Merkmale
Magnetkupplungen der SMAK Serie sind eine hermetisch dichte und wartungsarme Lösung zur Drehmomentübertragung in Rührwerken. Gefährliche oder kostbare Medien bleiben da, wo sie hingehören: Im geschlossen Behälter. Im Gegenzug dringt nichts ein, was das Medium verunreinigen könnte.
Vorteile
- Magnetkupplung für Rührwerke
- Hermetisch dicht
- Sterilisierbare Konstruktion
- Produktberührte Oberflächen elektropoliert
- Berührungslose Kraftübertragung vom Motor zur Welle
- Keine Wartung bei störungsfreiem Betrieb erforderlich
- Inklusive Gleitlager bei Untenantrieb
- Drehzahlüberwachung optional
- Schweiß- oder Schraubflansch lieferbar
Werkstoffe
Gleitlagerflächen: Siliziumkarbid oder Zirkonoxid, FDA-konform
Wälzlager: Siliziumnitrid
Magnete: Samarium-Kobalt
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.
Wälzlager: Siliziumnitrid
Magnete: Samarium-Kobalt
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.
Standards und Freigaben
- QHD
- GMP
- FDA
- TA-Luft-konform
Empfohlene Anwendungen
- Chemische Industrie
- Pharmazeutische Industrie
- Nahrungsmittelindustrie
- Rührwerke
Funktionsbeschreibung
Die Kraftübertragung erfolgt mittels Magneten berührungslos vom Antrieb zur im Produkt laufenden Welle. Zwischen den Rotoren befindet sich der Spalttopf, das dichtende Element. Er ist zum Produktraum statisch abgedichtet.
Hinweis
Obenantrieb mit trocken laufenden Wälzlagern lieferbar.
Produktvarianten
SMAK für Obenantriebe

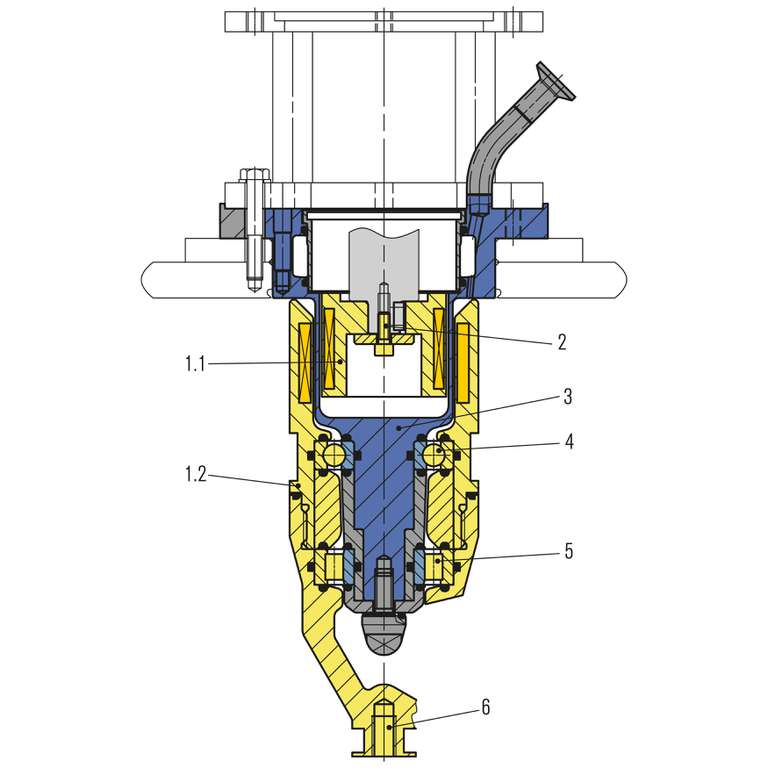

| Pos. | Benennung |
| 1.1 | Innenrotor |
| 1.2 | Außenrotor |
| 2 | Anschluss Motorwelle |
| 3 | Spalttopf |
| 4, 5 | Wälzlager |
| 6 | Anschluss Rührorgan |
SMAK4-75-4/40
für Obenatriebe
Max. Drehmoment: 16 Nm
Drehzahl: 0 … 400 min-1
Temperatur (max.): 130 °C (266 °F)
Druck: 25 bar (363 PSI)
Gesamthöhe (Anschluss Rührorgan-Oberkante Flansch): 340 mm
Durchmesser (Außenrotor): 110 mm
Werkstoffe:
1.4435, EPDM (FDA), Si3N4, PEEK
Oberfläche Ra <0.5
für Obenatriebe
Max. Drehmoment: 16 Nm
Drehzahl: 0 … 400 min-1
Temperatur (max.): 130 °C (266 °F)
Druck: 25 bar (363 PSI)
Gesamthöhe (Anschluss Rührorgan-Oberkante Flansch): 340 mm
Durchmesser (Außenrotor): 110 mm
Werkstoffe:
1.4435, EPDM (FDA), Si3N4, PEEK
Oberfläche Ra <0.5
SMAK4-75-6/-40
für Obenantriebe
Max. Drehmoment: 24 Nm
Drehzahl: 0 … 400 min-1
Temperatur (max.): 130 °C (266 °F)
Druck: 25 bar (363 PSI)
Gesamthöhe (Anschluss Rührorgan-Oberkante Flansch): 360 mm
Durchmesser (Außenrotor): 110 mm
Werkstoffe:
1.4435, EPDM (FDA), Si3N4, PEEK
Oberfläche Ra <0.5
für Obenantriebe
Max. Drehmoment: 24 Nm
Drehzahl: 0 … 400 min-1
Temperatur (max.): 130 °C (266 °F)
Druck: 25 bar (363 PSI)
Gesamthöhe (Anschluss Rührorgan-Oberkante Flansch): 360 mm
Durchmesser (Außenrotor): 110 mm
Werkstoffe:
1.4435, EPDM (FDA), Si3N4, PEEK
Oberfläche Ra <0.5
SMAK4-135-6/75
für Obenantriebe
Max. Drehmoment: 100 Nm
Drehzahl: 0 … 400 min-1
Temperatur (max.): 130 °C (266 °F)
Druck: 25 bar (363 PSI)
Gesamthöhe (Anschluss Rührorgan-Oberkante Flansch): 515 mm
Durchmesser (Außenrotor): 110 mm
Werkstoffe:
1.4435, EPDM (FDA), Si3N4, PEEK
Oberfläche Ra <0.5
für Obenantriebe
Max. Drehmoment: 100 Nm
Drehzahl: 0 … 400 min-1
Temperatur (max.): 130 °C (266 °F)
Druck: 25 bar (363 PSI)
Gesamthöhe (Anschluss Rührorgan-Oberkante Flansch): 515 mm
Durchmesser (Außenrotor): 110 mm
Werkstoffe:
1.4435, EPDM (FDA), Si3N4, PEEK
Oberfläche Ra <0.5
