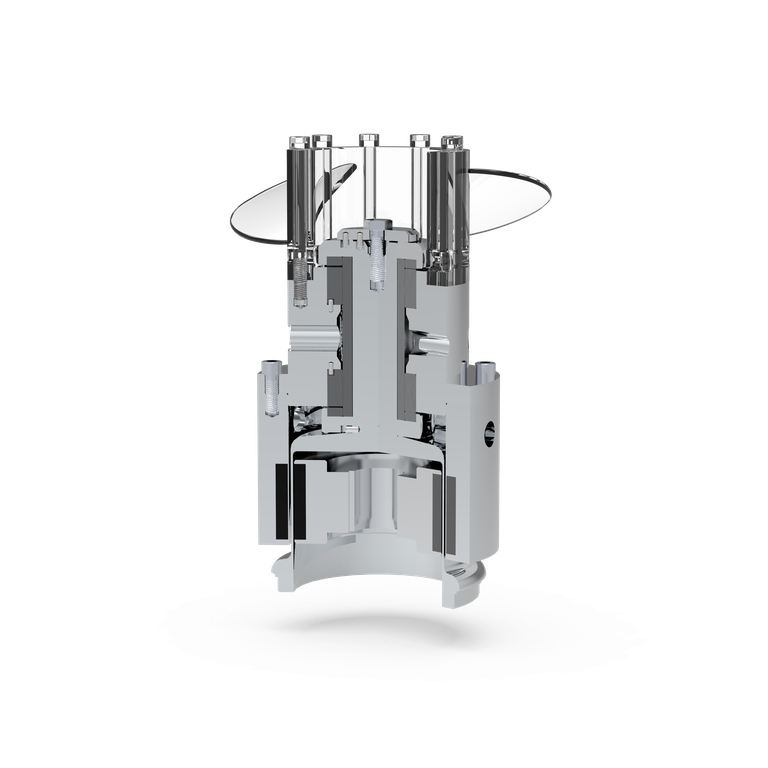

RMAK

Merkmale

Magnetkupplungen (MAK) sind eine hermetisch dichte und wartungsarme Lösung zur Abdichtung von Pumpen, Rührwerken und Lüfterantrieben. Gefährliche oder kostbare Medien bleiben da, wo sie hingehören: Im geschlossen Systemkreislauf. Im Gegenzug dringt nichts ein, was das Medium verunreinigen könnte.

  • Für Rührwerke und Mischer mit Oben-, Seiten- oder Untenantrieb
  • Kundenspezifische Ausführung
  • Kompakte Konstruktion
  • Spalttopf ein- und doppelwandig verfügbar
  • Hoch- und Tieftemperaturausführung möglich
  • Ausführung mit Gleit- oder Wälzlagern

Vorteile

Die RMAK ist die kundenspezifische Lösung für Rührwerke im Bereich der Chemie, Petrochemie, Raffinerietechnik sowie Öl und Gas. Sie ist hochindividualisierbar und kann zum Beispiel auch für Hochtemperaturbereiche ausgelegt werden. Weitere Optionen umfassen den Lieferumfang hinsichtlich Welle, Lagerung, Gehäuse, Kühlflansche und Messtechnik (Drehzahl, Temperaturüberwachung, Schwingungsüberwachung).

  • Hermetisch dicht / Leckage-frei
  • Hochindividualisierbar
  • Bei störungsfreiem Betrieb völlig wartungsfrei
  • FDA-konforme Werkstoffe auf Anfrage

Einsatzbereich

Wellendurchmesser: d = ... 100 mm (4") (Sonderausführung möglich)
Druck: kundenspezifisch
Temperatur: t = -40 °C ... +250 °C (-40 °F ... +482 °F)
  • Samarium-Kobalt (SmCo/MA3) max. +250 °C (+482 °F) (als Sonderausführung bis 350°C)
  • Neodym-Eisen-Bor (NdFeB/MA8) max. +120 °C (+248 °F)
    • Drehzahl: n = 3,600 min-1 (Unten-/Seitenantrieb); n = 400 min-1 (Obenantrieb)
    Chemische Beständigkeit: pH 0 … 14
    Viskosität: 0.3 … 5.000 mPas (SiC)
    Drehmoment: max 300 Nm (Unten-/Seitenantrieb)
    Drehmoment: max. 10.000 Nm (oben)
    Feststoffe: max. 0.1 mm; max. 5 % Gewichtsanteil; Kornhärte max. 700 HV

Werkstoffe

Gleitlagermaterial: Siliziumkarbid SiC (Q1) oder SiC-C-Si (Q3) (für Unten-/Seitenantriebe)
Individuelle Auslegung von Wälzlagern für Obenantrieb (bsp. Keramik, Hybrid)
Magnete: SmCo (MA3), NdFeB (MA8)
Metallische Teile: CrNiMo-Stahl 1.4404 (G), CrNiMo-Stahl 1.4462 (G1), Inconel®, Hastelloy®; weitere Werkstoffe auf Anfrage

Standards und Freigaben

  • ISO 2858
  • ATEX auf Anfrage
  • FDA auf Anfrage
  • TA-Luft-konform

Funktionsbeschreibung

Bei Magnetkupplungen erfolgt die Kraftübertragung vom Antrieb zur im Produkt laufenden Welle berührungslos über Magnete. Zwischen den Rotoren befindet sich der Spalttopf, das dichtende Element. Er trennt den Produktraum von der Atmosphäre und dichtet diesen statisch hermetisch ab.

Hinweis

Lieferbare Varianten für spezielle Einsätze:
  • Lager mit Heiz- bzw. Kühlmöglichkeit
  • Gleitlager für Seiten- und Untenantriebe
  • Heiz- bzw. Kühlflansch
  • Vertikaler Antrieb mit Wälzlager (trockenlaufend/dauergeschmiert)
  • Hochtemperaturausführung (bis +350 °C)
  • Sensorik für Temperatur- Drehzahl- oder Schwingungsüberwachung
