M481C

Produkt anfragen

M481C

M481C
Produkt anfragen

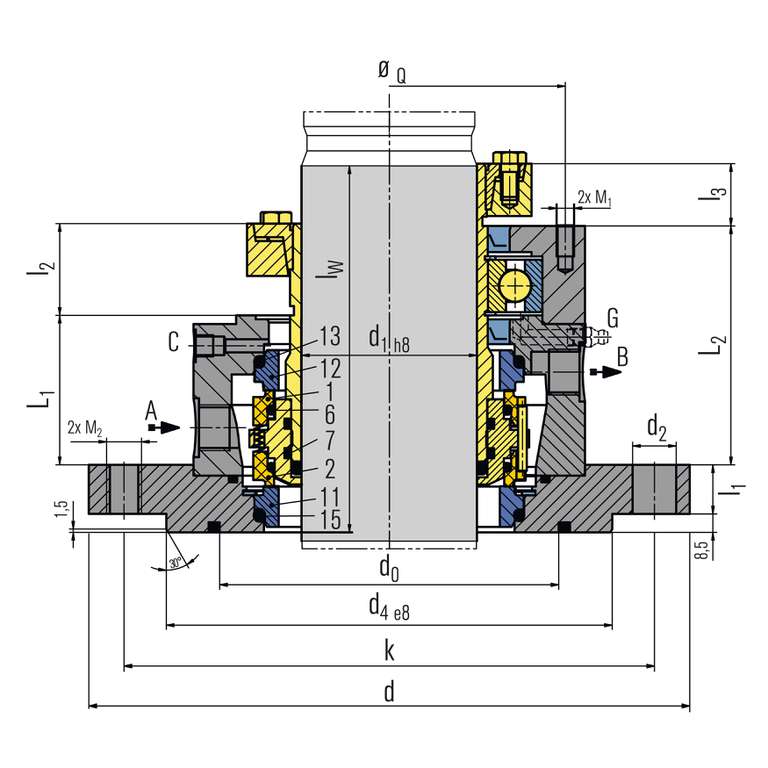

Pos. Benennung
1 Gleitring, atmosphärenseitig
2 Gleitring, produktseitig
6, 7, 13, 15 O-Ring
11 Gegenring, produktseitig
12 Gegenring, atmosphärenseitig

M481C

Merkmale

  • Cartridge-Doppeldichtung für Obenantrieb
  • Flüssigkeitsgeschmiert
  • Produktseitig selbstschließend ausgelegt
  • Für glatte und abgesetzte Wellen
  • Nicht entlastet
  • Drehrichtungsunabhängig
  • Gruppenbefederung rotierend

Vorteile

  • Montagefertige und werksgeprüfte Einheit
  • Die M481C und ihre Varianten bleiben auch bei Druckschwankungen oder Druckumkehr geschlossen. Die Dichtungen können wahlweise drucküberlagert als gesperrte Doppeldichtung oder mit druckloser Vorlageflüssigkeit (p1max = 6 bar (87 PSI)) betrieben werden
  • Mit und ohne Lager lieferbar
  • Optional produktseitig metallfrei
  • Es sind höhere Drücke und Drehzahlen als in der DIN vorgegeben möglich

Einsatzbereich

Wellendurchmesser:
d1 = 40 ... 125 mm (1,57" .... 4,92")

Druck:
p1 = Vakuum ...10 bar (...145 PSI),
p3 = max. 12 bar (174 PSI)
Temperatur:
t1 = -40 °C ... +200 °C
(-40 °F ... +392 °F)

Gleitgeschwindigkeit:
vg = 0 ... 3 m/s (0 ... 9,8 ft/s)

Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.

! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.

Werkstoffe

Gleitringe: Kohlegrafit oder Siliziumkarbid, FDA-konform
Gegenringe: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.

Standards und Freigaben

  • FDA
  • ATEX
  • DIN 28138 (Gleitringdichtungen für Rührerwellen)
  • DIN 28136 T2 (für Stahlbehälter)
  • DIN 28141 (Anschluss Montageflansch für Stahlbehälter)
  • DIN 28154 (Wellenende für Stahlbehälter)
  • TA-Luft-konform

Empfohlene Dichtungsversorgung

Geschlossener Kreislauf EagleBurgmann TS-System, offener Kreislauf EagleBurgmann SPA, EagleBurgmann SPN.

Produktlinks:
EagleBurgmann TS1000
EagleBurgmann TS2000
EagleBurgmann SPA
EagleBurgmann SPN (manuell)
EagleBurgmann SPN (automatisch)


Produktvarianten

M481CL
Die Variante mit integriertem Loslager.

M451C
Die Variante für kundenspezifische Anschlussmaße. Verschiedene kundenspezifische Anpassungen sind möglich.
