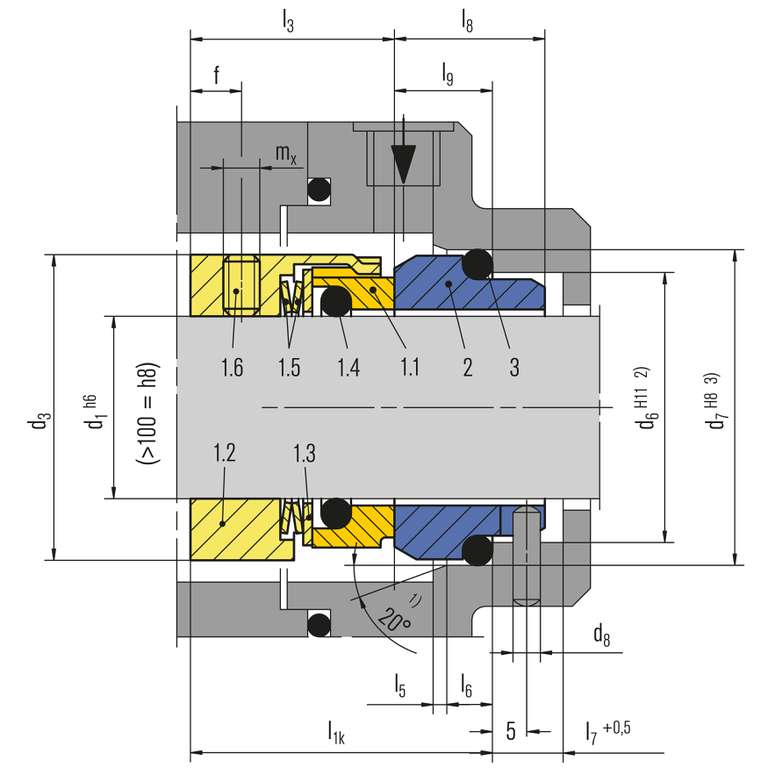

Pos. Teile-Nr.
DIN 24250
Benennung
1.1 472 Gleitring
1.2 485 Mitnehmer
1.3 474 Druckring
1.4 412.1 O-Ring
1.5 477 Feder
1.6 904 Gewindestift
2 475 Gegenring (G9)
3 412.2 O-Ring

1) d1 > 100 mm: 30°
2) d1 > 100 mm: +0.1
3) d1 > 100 mm: H7

M7N

Merkmale

  • Für glatte Wellen
  • Einzeldichtung
  • Nicht entlastet
  • Rotierende Super-Sinus-Feder
  • Drehrichtungsunabhängig
  • Fördergewinde für höher viskose Medien (M7..F)

Vorteile

  • Universelle Einsatzmöglichkeiten
  • Effiziente Lagerhaltung durch leicht austauschbare Gleitringe
  • Großes Werkstoffangebot
  • Unempfindlich bei geringer Feststoffkonzentration
  • Flexibilität bei Drehmomentübertragung
  • Selbstreinigungseffekt
  • Kurze Einbaulänge möglich (G16)

Einsatzbereich

Wellendurchmesser:
d1 = 14 ... 100 mm (0,55" … 3,94")
Druck:
p1 = 25 bar (363 PSI)
Temperatur:
t = -50 °C ... +220 °C
(-58 °F ... +428 °F)
Gleitgeschwindigkeit:
vg = 20 m/s (66 ft/s)

Axialbewegung:
d1 = ... 25 mm: ±1 mm
d1 = 28 ... 63 mm: ±1,5 mm
d1 = ab 65 mm: ±2 mm

Werkstoffe

Gleitring: Siliziumkarbid (Q1)
Gegenring G9: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1)
Weitere Gegenringe: G4, G4, (Q1), G13 (A, B)

Nebendichtungen: EPDM (E), FKM (V), FFKM (K)
Federn: CrNiMo-Stahl (G)
Metallische Teile: CrNiMo-Stahl (G), Duplex (G1)

Standards und Freigaben

  • EN 12756
  • WRAS
  • UBA(KTW)



Produktvarianten

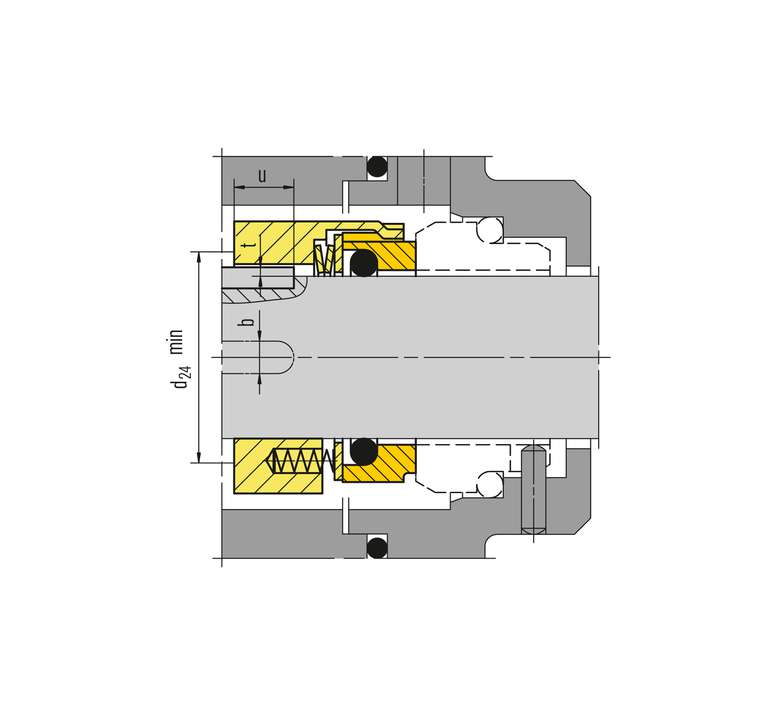

M74
Maße, Positionen und Benennungen wie M7N, jedoch mit Gruppenbefederung (Pos. 1.5).
Vorzugsweise für Wellendurchmesser d1 > 100 mm (3,94").

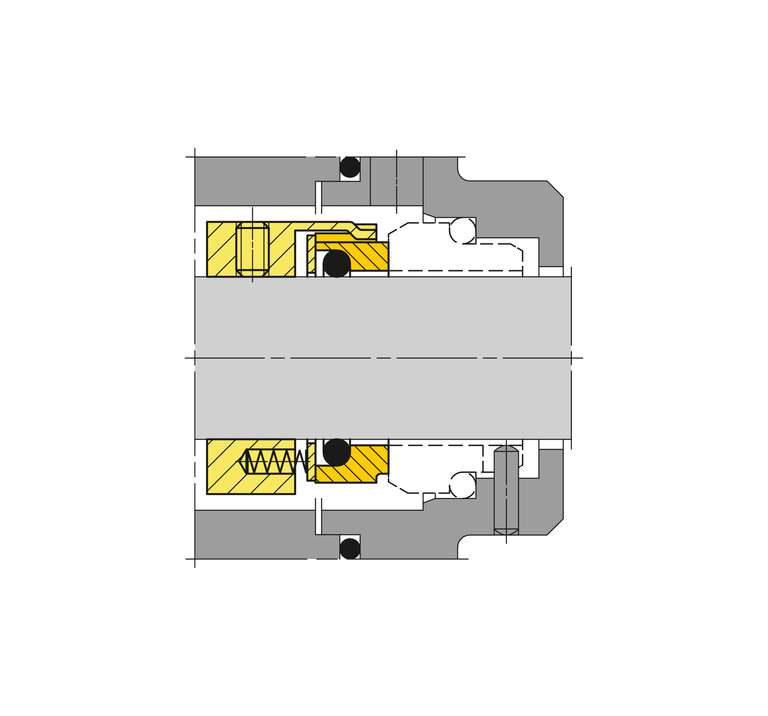

M7F
Wellendurchmesser: d1 = max. 100 mm (3,94")
Maße, Positionen und Benennungen wie M7N, jedoch mit Fördergewinde, drehrichtungsabhängig.
(Viskosität ≤ ISO VG10).
M74F
Wellendurchmesser:
d1 = 14 ... 200 mm (0,55" ... 7,87")
Maße, Positionen und Benennungen wie M7N, jedoch mit Gruppenbefederung und Fördergewinde drehrichtungsabhängig (Viskosität ≤ ISO VG10).

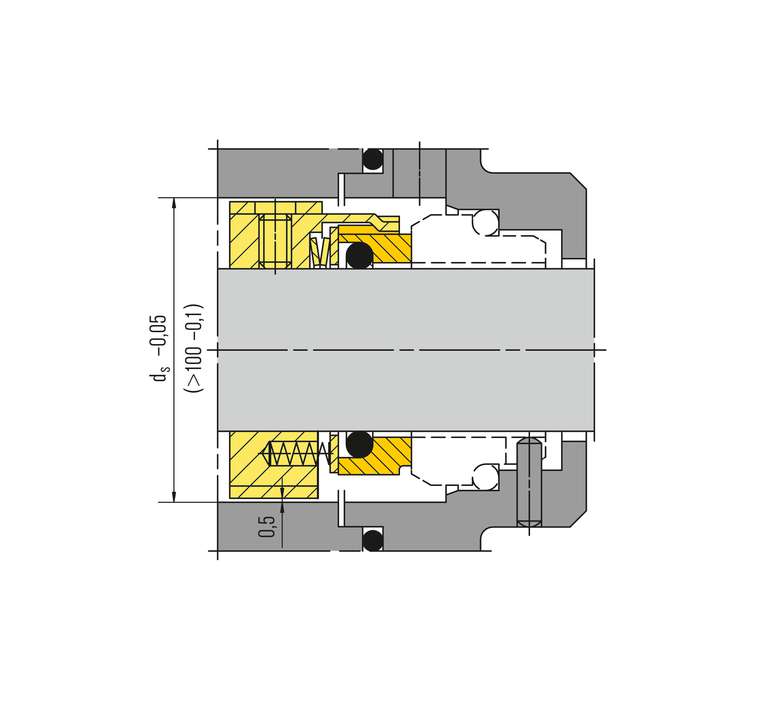

M7S2
Wellendurchmesser: d1 = max. 100 mm (3,94")
Maße, Positionen und Benennungen wie M7N, jedoch Mitnahme durch Passfeder (Pos. 1.6 entfällt).
M74S2
Wellendurchmesser:
d1 = 28 … 200 mm (1,10" ... 7,87")
Maße, Positionen und Benennungen wie M7N, jedoch mit Gruppenbefederung und Mitnahme durch Passfeder (Pos. 1.6 entfällt).
M78N
Wellendurchmesser:
d1 = 18 … 100 mm (0,71" … 3,94")
Temperatur: t = max. 180 °C (356 °F)
Maße, Positionen und Benennung wie M7N. Ausführung des Gleitrings speziell für Nebendichtung aus massivem PTFE T).

Gleitring: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1)*
Gegenring G9: Sonder-CrMo-Stahlguss (S)*, Siliziumkarbid (Q1)

* Nicht kombinierbar mit Gleitring aus Siliziumkarbid (Q1)

Ähnliche Produkte

eHJ®

  • Für glatte Wellen
  • Einzeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Befederung rotierend
  • 100 % kompatibel mit HJ9... für l1k
