HGH201

Produkt anfragen

HGH201

HGH201
Produkt anfragen

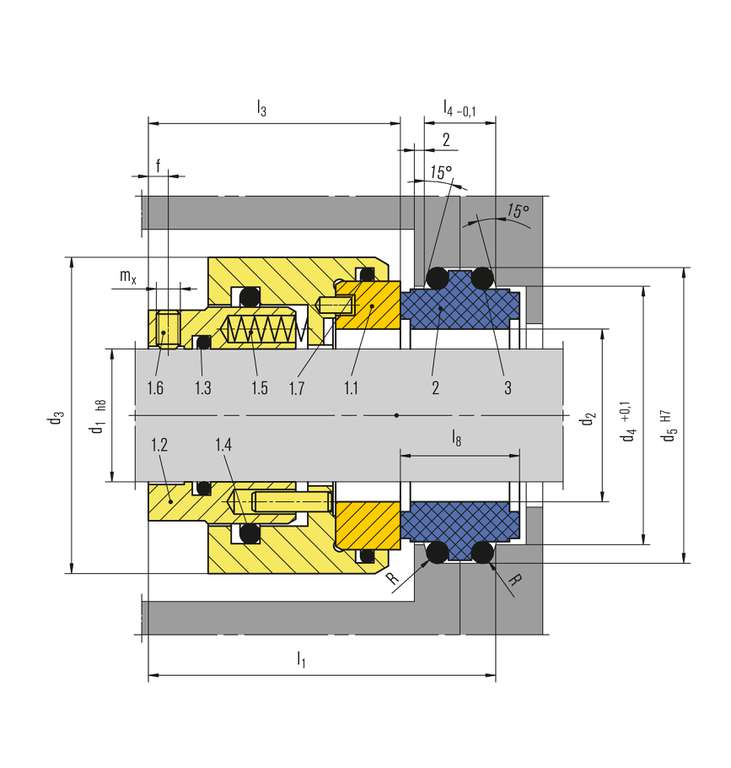

Pos. Benennung
1.1 Gleitring1)
1.2 Mitnehmer
1.3 O-Ring1)
1.4 O-Ring1)
1.5 Feder
1.6 Gewindestift
1.7 O-Ring1)
2 Gegenring1)
3 O-Ring1)

1) Bei der Demontage der ungeteilten Gleit-, Gegen- und Runddichtringe sind diese zu zerbrechen bzw. zu zerschneiden.

HGH201

Merkmale

  • Für glatte Wellen (HGH201)
  • Halbgeteilte Einzeldichtung
  • Gruppenbefederung rotierend
  • Entlastet
  • Drehrichtungsunabhängig
  • Bei Erstausrüstung ungeteilt
  • Cartridgeausführung lieferbar (basierend auf HGH210)
  • Variante für abgesetzte Wellen verfügbar (HGH211)
  • Geteilte Verschleißteile:
    Gleitteile und O-Ringe

Vorteile

  • Wirtschaftlich, da keine komplette Demontage der Pumpe erforderlich ist
  • Reduzierung der Stillstands- und Montagezeiten
  • Federn sind produktgeschützt angeordnet
  • Robuste Dichtung
  • Geteilter Gegenring ist beidseitig einsetzbar

Einsatzbereich

Wellendurchmesser:
d1 = 50 ... 310 mm (2" … 12,20")
(größere Durchmesser auf Anfrage)
Druck: p1 = 25 bar (363 PSI)
Temperatur: t1 = 150 °C (302 °F)
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)
Axialbewegung: ±2,0 mm

Werkstoffe

Gleitring: Siliziumkarbid (Q1, Q2)
Gegenring: Siliziumkarbid (Q1, Q2), Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B)
Nebendichtungen:
FKM (V), EPDM (E), NBR (P)
Metallische Teile: CrNiMo-Stahl (G)


Produktvarianten

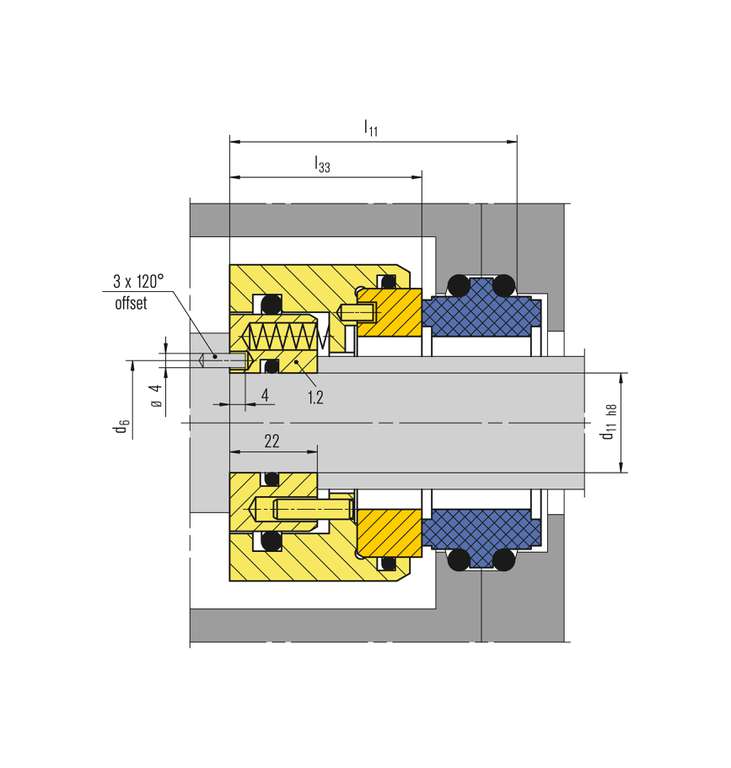

HGH211
Maße, Positionen und Benennung wie HGH201. Pos. 1.2 Mitnehmer verändert für Befestigung auf abgesetzten Wellen.
Bei Erstausrüstung ungeteilt: Bezeichnung HGH210

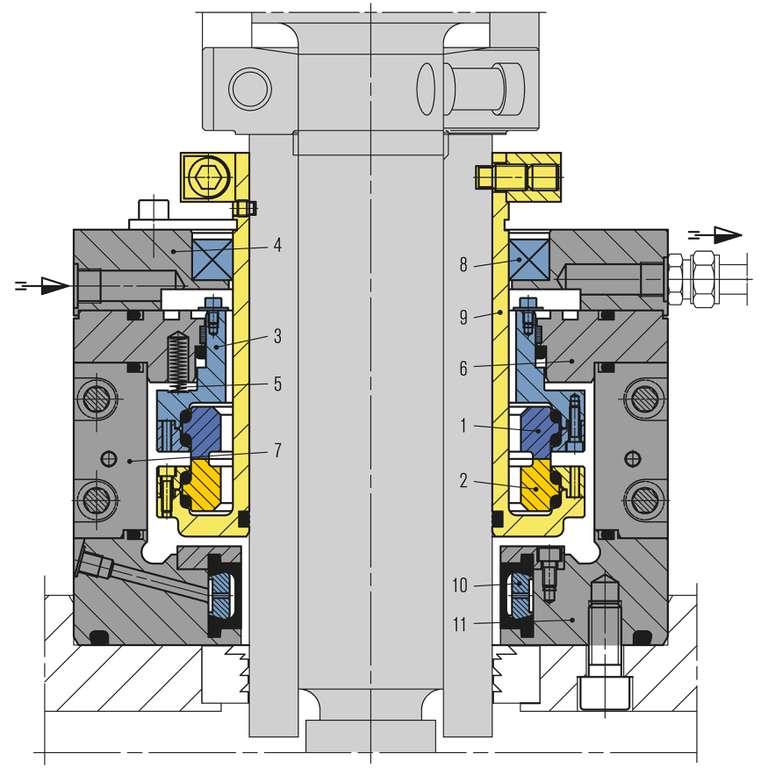

HGH300S1
Stationäres Design. Bei Erstausrüstung ungeteilt. Gleitring auch in Kohlegrafit kunstharzimprägniert (B) lieferbar.

Maße auf Anfrage.

Pos. Benennung
1 Gleitring
2 Gegenring
3, 4 Aufnahme
5 Feder
6 Deckel
7 Gehäuse
8 Packungsring
9 Wellenhülse
10 Pneumostop
11 Flansch

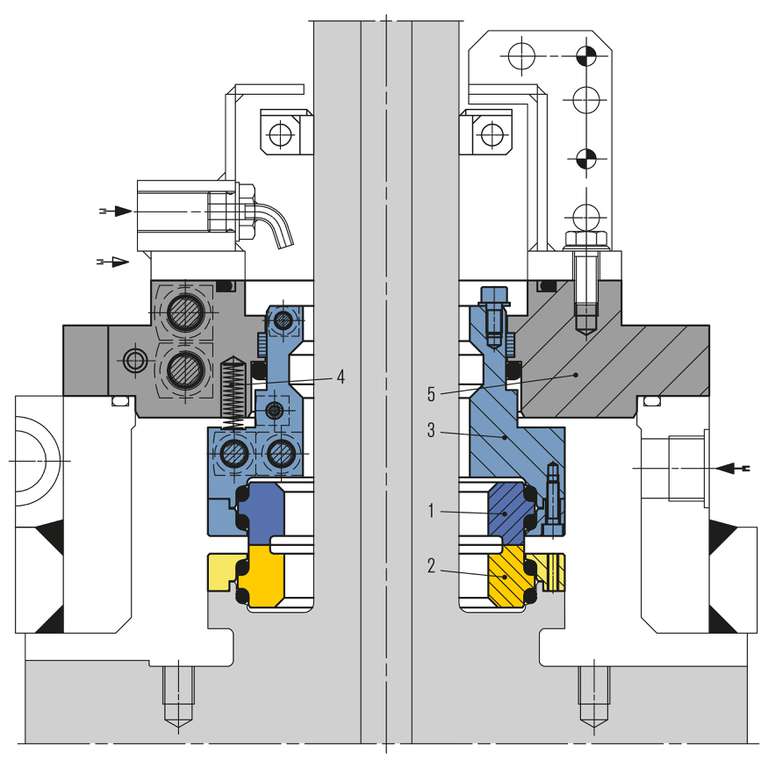

VGH300S1
Vollgeteilte Dichtung auf Basis der HGH. Stationäres Design mit rotierendem Gegenring. Um eine einfache Montage zu ermöglichen, sind alle Dichtungskomponenten geteilt ausgeführt.

Pos. Benennung
1 Gleitring
2 Gegenring
3 Aufnahme
4 Feder
5 Deckel
