WED5

Merkmale

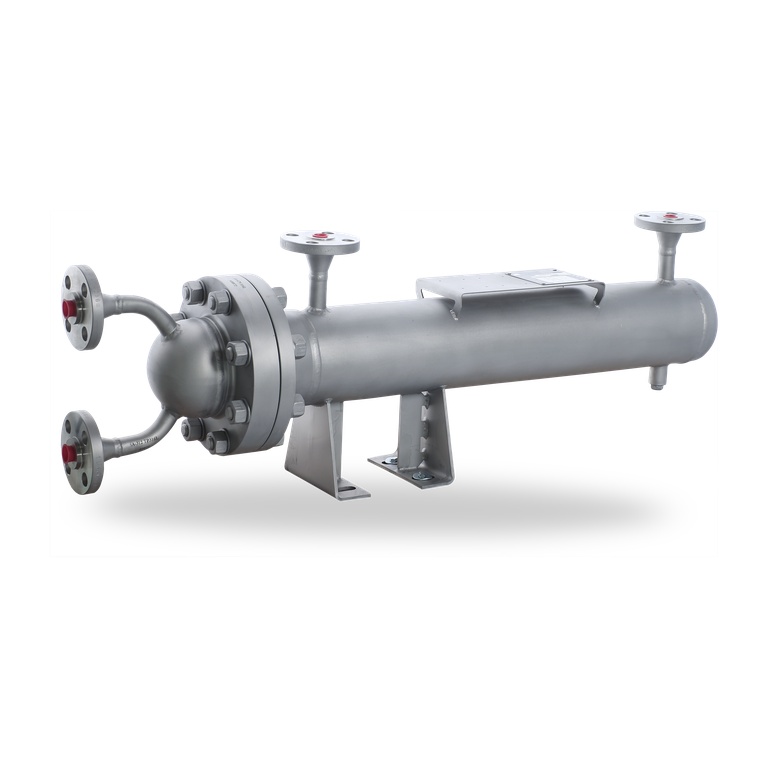

Wärmetauscher der WED5-Baureihe (Abbildung: WED5050/A020-D1) werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Die WED5 Wärmetauscher sind in 3 Standardlängen lieferbar und entsprechen den API 682 Anforderungen, wobei das Sperrmedium durch das Rohr geführt wird, das Kühlmedium durch den Mantel. Zur einfachen Entleerung der Kühlwasserseite, ist der Wärmetauscher auch mit Entleerungs-Kugelhähnen lieferbar. Ferner können die Wärmetauscher auch mit einer Temperaturüberwachung in der Vorlaufleitung zur GLRD (optional nach API 682) kombiniert werden.
Zirkulation nach API 682/ISO 21049: Plan 21, Plan 22, Plan 23, Plan 41

Vorteile

  • Modulares Design, Baulänge erweiterbar
  • Hochdruckvarianten bis 250 bar (3.625 PSI) auf Anfrage
  • Hochtemperaturvarianten
    bis 425°C (797 °F) auf Anfrage
  • Hohe Beständigkeit durch Edelstahlkomponenten
  • Entspricht den Anforderungen der TEMA C

Standards und Freigaben

  • PED 2014/68/EU (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie)
  • ASME VIII, Div. 1 (Konstruktion, Berechnung und Fertigung)

Hinweis

Reinigung:
Kühlwasserseite: Nach abnehmen des Gehäuses kann der Bereich um die Rohre mechanisch gereinigt werden.
Sperrmediumsseite: Spülen mit geeigneten, schmutzlösenden Medien.



Produktvarianten

Bezeichnung WED5 WED5 WED5 WED5 WED5 WED5
Rohr Mantel Rohr Mantel Rohr Mantel Rohr Mantel Rohr Mantel Rohr Mantel
Baulänge 500 mm 500 mm 800 mm 800 mm 1.200 mm 1.200 mm
Auslegungsvorschrift PED 2014/68/EU oder ASME VIII, Div. 1 PED 2014/68/EU oder ASME VIII, Div. 1 PED 2014/68/EU oder ASME VIII, Div. 1
Prozessanschlüsse Flansch 3/4",
600 lbs
3/4" NPT (f) Flansch 3/4",
600 lbs
Flansch 3/4",
150 lbs
Flansch 3/4",
600 lbs
3/4" NPT (f) Flansch 3/4",
600 lbs
Flansch 3/4",
150 lbs
Flansch 3/4",
600 lbs
3/4" NPT (f) Flansch 3/4",
600 lbs
Flansch 3/4",
150 lbs
Zul. Druck*) 50 bar
(725 PSI)
16 bar
(232 PSI)
50 bar
(725 PSI)
16 bar
(232 PSI)
50 bar
(725 PSI)
16 bar
(232 PSI)
50 bar
(725 PSI)
16 bar
(232 PSI)
50 bar
(725 PSI)
16 bar
(232 PSI)
50 bar
(725 PSI)
16 bar
(232 PSI)
Zul. Temperatur*) 200 °C
(392 °F)
95 °C
(203 °F)
200 °C
(392 °F)
95 °C
(203 °F)
200 °C
(392 °F)
95 °C
(203 °F)
200 °C
(392 °F)
95 °C
(203 °F)
200 °C
(392 °F)
95 °C
(203 °F)
200 °C
(392 °F)
95 °C
(203 °F)
Metallische Teile 316/316L C-Stahl oder
316/316L
316/316L C-Stahl oder
316/316L
316/316L C-Stahl oder
316/316L
316/316L C-Stahl oder
316/316L
316/316L C-Stahl oder
316/316L
316/316L C-Stahl oder
316/316L

* Abweichende Betriebsdaten und Varianten mit prozesseitigen Flanschanschlüssen 1.500 lbs bzw. 2.500 lbs auf Anfrage.
